Bednarka pod styropianem może być poprawnym elementem instalacji uziemiającej, ale sama obecność metalowej taśmy pod ociepleniem nie tworzy jeszcze skutecznego uziomu. Wyjaśniam, kiedy takie prowadzenie ma sens, gdzie powinien znaleźć się właściwy uziom, jak wykonać przejścia oraz czego dopilnować przed zasypaniem fundamentów.
Najważniejsze zasady prowadzenia bednarki przy ociepleniu fundamentów
- Styropian izoluje elektrycznie, dlatego bednarka przyklejona do ściany fundamentowej nie zastępuje uziomu w gruncie.
- Najpewniejszym rozwiązaniem jest uziom fundamentowy w betonie albo uziom otokowy ułożony w gruncie.
- Przejście pod ociepleniem może służyć jako przewód do złącza kontrolnego lub głównej szyny uziemiającej.
- Elementy zatopione w betonie powinny mieć około 5 cm otuliny betonowej.
- Przed zakryciem instalacji trzeba wykonać dokumentację zdjęciową i pomiary elektryczne.
Czy bednarka pod styropianem ma sens
Tak, ale trzeba odróżnić dwie różne funkcje. Bednarka może być częścią uziomu, czyli metalową elektrodą mającą kontakt z gruntem, albo jedynie przewodem łączącym uziom z instalacją budynku. Styropian, XPS i inne materiały termoizolacyjne nie przewodzą prądu w sposób, który pozwalałby traktować je jako drogę do ziemi.
Jeżeli taśma biegnie po ścianie fundamentowej, a później zostaje przykryta ociepleniem, zwykle pełni funkcję przewodu odprowadzającego. Może prowadzić od uziomu do złącza kontrolnego na elewacji, głównej szyny uziemiającej albo instalacji odgromowej. Nie należy jednak zakładać, że samo położenie jej pod płytą styropianu obniży rezystancję uziemienia.
W praktyce najczęstszy błąd polega na przyklejeniu ocynkowanej bednarki do fundamentu i uznaniu, że zadanie jest zakończone. Taki element może być potrzebny, lecz skuteczność całego układu zależy od tego, z czym bednarka jest połączona na obu końcach i czy układ ma kontakt z gruntem.
Gdzie ułożyć ją przy różnych rodzajach fundamentów
Rodzaj fundamentu decyduje o tym, czy można wykorzystać beton jako naturalny element uziomu. Zgodnie z zasadami opisanymi w PN-HD 60364-5-54, betonowy fundament może działać jako uziom, jeśli nie został odizolowany od ziemi warstwą izolacji cieplnej lub przeciwwilgociowej.
| Układ fundamentu | Najrozsądniejsze rozwiązanie | Na co uważać |
|---|---|---|
| Ławy i ściany fundamentowe bez pełnej izolacji od gruntu | Bednarka zatopiona w betonie, najlepiej w zamkniętej pętli | Minimum około 5 cm otuliny betonowej i pewne połączenia |
| Płyta fundamentowa na XPS lub grubej izolacji | Sztuczny uziom pod płytą albo uziom otokowy w gruncie | Nie traktować zbrojenia i płyty jako skutecznego uziomu bez kontaktu z ziemią |
| Bednarka prowadzona po ścianie fundamentowej | Przewód łączący uziom ze złączem kontrolnym lub GSU | Ochrona przed korozją, uszkodzeniem mechanicznym i przypadkowym przerwaniem |

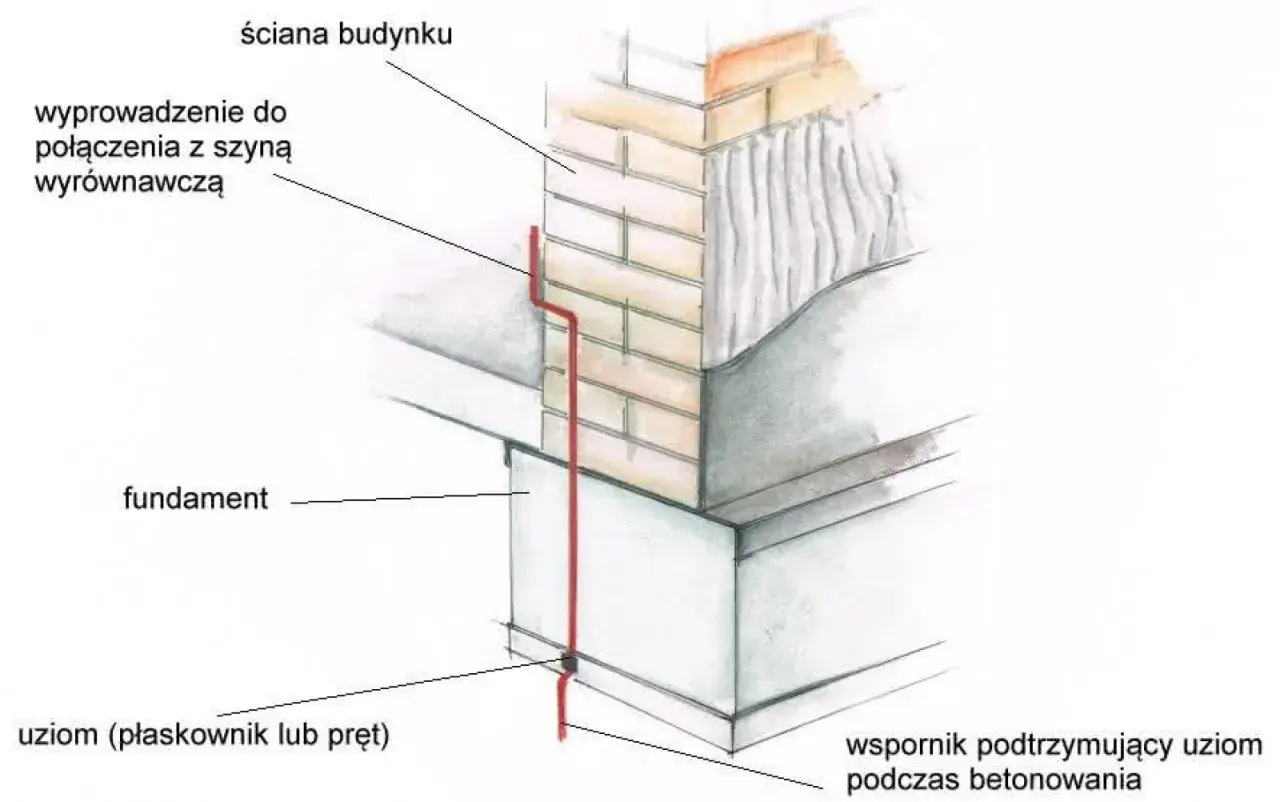

Przy tradycyjnych ławach bednarkę często układa się jako zamknięty obwód i łączy ze zbrojeniem. Taśma powinna zostać całkowicie otoczona betonem, a połączenie z przewodem wychodzącym na zewnątrz trzeba zaplanować przed betonowaniem.
Przy płycie fundamentowej izolowanej od gruntu sytuacja jest trudniejsza. XPS pod płytą poprawia parametry cieplne, ale jednocześnie ogranicza kontakt konstrukcji z ziemią. W takim przypadku zwykle trzeba przewidzieć dodatkowy uziom sztuczny, na przykład bednarkę ułożoną pod warstwą podbudowy albo otok wokół budynku.
Jak wykonać przejście pod ociepleniem
Jeżeli bednarka ma przejść pod styropianem na ścianie fundamentowej, najpierw trzeba ustalić jej trasę z elektrykiem lub projektantem instalacji. Najbezpieczniej prowadzić ją możliwie krótko i bez zbędnych załamań, a miejsce wyprowadzenia zakończyć złączem kontrolnym dostępnym po wykonaniu elewacji.
- Wyznacz trasę od właściwego uziomu do punktu podłączenia.
- Zastosuj bednarkę o przekroju dobranym do projektu, często spotyka się stalową taśmę FeZn 30 × 4 mm.
- Wykonuj połączenia za pomocą przeznaczonych do tego złączy, skręcanych lub spawanych zgodnie z projektem.
- Zabezpiecz miejsce przejścia przez fundament i strefy narażone na wilgoć oraz uszkodzenia mechaniczne.
- Przed przyklejeniem styropianu sprawdź ciągłość przewodu i wykonaj zdjęcia przebiegu instalacji.
Nie zalecam chowania wszystkich połączeń pod ociepleniem. Złącze kontrolne powinno pozostać dostępne, ponieważ umożliwia pomiar, kontrolę ciągłości i ewentualną naprawę bez rozbierania elewacji.
Trzeba też uważać na łączenie różnych metali. Bezpośredni kontakt stali ocynkowanej z miedzią w wilgotnym środowisku może przyspieszać korozję elektrochemiczną. Jeśli projekt przewiduje przejście między materiałami, należy użyć odpowiedniego złącza przystosowanego do takiego połączenia.
Co sprawdzić przed zasypaniem i ociepleniem
Najwięcej problemów z uziemieniem pojawia się nie podczas układania bednarki, lecz po zakryciu instalacji. Wtedy poprawka może oznaczać odkopywanie fundamentu, demontaż fragmentu ocieplenia albo wykonanie dodatkowego uziomu na już zagospodarowanej działce.
Przed zamknięciem warstw sprawdziłbym przede wszystkim:
- ciągłość elektryczną całego przewodu,
- jakość i dostępność wszystkich złączy,
- brak uszkodzeń ocynku oraz miejsc narażonych na korozję,
- prawidłowe połączenie z uziomem, zbrojeniem lub główną szyną uziemiającą,
- zgodność trasy z projektem instalacji elektrycznej i odgromowej,
- rezystancję uziemienia po wykonaniu całego układu.
Sam pomiar rezystancji nie zastępuje oględzin. Dobry wynik może dotyczyć układu wykonanego przypadkowo, który później straci ciągłość przez korozję albo uszkodzenie podczas prac ziemnych. Z tego powodu dokumentacja zdjęciowa i opis trasy mają praktyczną wartość przy odbiorze oraz późniejszych remontach.
Typowe błędy przy układaniu bednarki
Traktowanie styropianu jak kontaktu z ziemią
Bednarka znajdująca się pomiędzy murem a ociepleniem nie jest uziomem tylko dlatego, że leży blisko fundamentu. Jeśli nie ma połączenia z elektrodą w gruncie lub betonem mającym kontakt z ziemią, jej funkcja jest ograniczona do przewodzenia między punktami instalacji.
Brak zamkniętej pętli
W wielu domach wystarczyłby prostokątny obwód wokół fundamentu, ale wykonawca zostawia przerwę albo prowadzi taśmę tylko przy jednym fragmencie ściany. Uziom otokowy lub fundamentowy powinien tworzyć logiczny, ciągły układ, a wszystkie odgałęzienia trzeba przewidzieć w projekcie.
Zakrywanie złączy bez kontroli
Złącze schowane pod tynkiem lub styropianem utrudnia późniejszy pomiar i naprawę. To pozorna oszczędność, bo dostęp do niego może być potrzebny po kilku latach, kiedy nie będzie już wiadomo, którędy przebiega przewód.
Przeczytaj również: Podcięcie drzwi przy rekuperacji - jakie wymiary wybrać?
Brak ochrony mechanicznej
Bednarka przy ścianie fundamentowej może zostać uszkodzona podczas zasypywania, zagęszczania gruntu albo przyklejania płyt. W miejscach narażonych na uderzenia warto zastosować osłonę mechaniczną, ale nie wolno izolować fragmentu w sposób, który uniemożliwi jego zaplanowaną funkcję.
Najbezpieczniejsza decyzja zależy od kontaktu z gruntem
Jeżeli bednarka znajduje się pod styropianem, traktowałbym ją przede wszystkim jako element trasy przewodu, a nie samodzielny uziom. O skuteczności decyduje właściwie zaprojektowany kontakt z ziemią, odpowiednia ochrona antykorozyjna, dostępne złącza oraz pomiar wykonany przez osobę z odpowiednimi uprawnieniami.
Najlepszy moment na zaplanowanie całości to etap fundamentów. Później da się wykonać uziom otokowy lub dodatkowe elektrody, ale zwykle oznacza to więcej prac, wyższy koszt i większe ryzyko uszkodzenia izolacji. W instalacjach domowych kilka minut poświęconych na sprawdzenie trasy przed ociepleniem potrafi oszczędzić bardzo kosztownego odkopywania.
