Gdy przyłącze wodociągowe ma wejść do domu od strony drogi, rura często musi przejść pod ławą albo płytą fundamentową. Dobrze zaplanowany przepust wody pod fundamentem chroni instalację przed uszkodzeniem, ułatwia jej wymianę i ogranicza ryzyko zawilgocenia budynku. Poniżej pokazuję, jakie rozwiązanie wybrać, jak wykonać je przed betonowaniem oraz co zrobić, gdy fundament jest już gotowy.
Najważniejsze zasady szczelnego przejścia wodociągu pod fundamentem
- Zaplanuj przepust przed betonowaniem, zgodnie z projektem instalacji i układem przyłącza.
- Rurę wodociągową prowadź w rurze osłonowej, a nie bezpośrednio w betonie.
- Pod ławą zostaw zwykle co najmniej 10 cm pionowego odstępu, ale ostateczną wartość określa projekt i operator sieci.
- Przejście przez fundament musi zachować ciągłość hydroizolacji i być zabezpieczone przed wodą gruntową.
- Nie przewiercaj gotowego fundamentu bez sprawdzenia zbrojenia i opinii konstruktora.
Co właściwie oznacza przepust pod fundamentem
W przypadku domu jednorodzinnego chodzi najczęściej o przejście przyłącza wodociągowego pod ławą fundamentową lub przez ścianę fundamentową. W rurze osłonowej umieszcza się przewód doprowadzający wodę, zwykle wykonany z PE. Tuleja tworzy dla niego dodatkową ochronę mechaniczną i pozwala zachować niewielki luz potrzebny przy pracy gruntu oraz budynku.
Nie należy mylić tego rozwiązania z przepustem drogowym, czyli dużą rurą odprowadzającą wodę pod nasypem lub drogą. Jeśli przez działkę płynie rów albo woda opadowa, potrzebna może być osobna konstrukcja odwodnieniowa, zaprojektowana z uwzględnieniem przepływu, średnicy rury i zabezpieczenia skarp. W tym artykule skupiam się na przyłączu wody do budynku.
Najważniejsza różnica dotyczy także kanalizacji. Rura wodociągowa nie potrzebuje spadku, ponieważ woda płynie w niej pod ciśnieniem. Kanalizacja wymaga natomiast odpowiedniego nachylenia, często około 2% dla przewodu DN 110, dlatego jej przejście planuje się inaczej.
Najlepszy moment na wykonanie przejścia
Najbezpieczniej przygotować przepust przed wylaniem betonu. W szalunku ustawia się wtedy tuleję osłonową w dokładnym miejscu wskazanym przez projektanta instalacji. Po związaniu betonu pozostaje gotowy kanał, przez który można przeciągnąć rurę wodociągową bez kucia fundamentu.
Przed rozpoczęciem prac sprawdzam zawsze cztery rzeczy: trasę przyłącza od granicy działki, poziom wejścia do budynku, położenie ław lub płyty oraz miejsce montażu wodomierza. Błąd o kilkadziesiąt centymetrów może później oznaczać prowadzenie rury po skosie, kolizję z kanalizacją albo konieczność przerabiania posadzki.
Co przygotować przed betonowaniem
- średnicę i materiał rury przewodowej,
- średnicę wewnętrzną tulei osłonowej,
- rzędną przejścia względem dna fundamentu i gotowej posadzki,
- miejsce wyjścia rury po stronie zewnętrznej,
- rodzaj uszczelnienia dopasowany do poziomu wód gruntowych,
- ewentualny przepust rezerwowy dla przyszłej instalacji.
Rura osłonowa powinna być na tyle większa od przewodu, aby dało się go swobodnie wprowadzić i uszczelnić. W praktyce lepiej zostawić kilkanaście milimetrów luzu po każdej stronie niż kupić tuleję zbyt ciasną. Zbyt mała średnica utrudnia montaż uszczelnienia i może uniemożliwić późniejszą wymianę rury.
Jak wykonać przepust krok po kroku

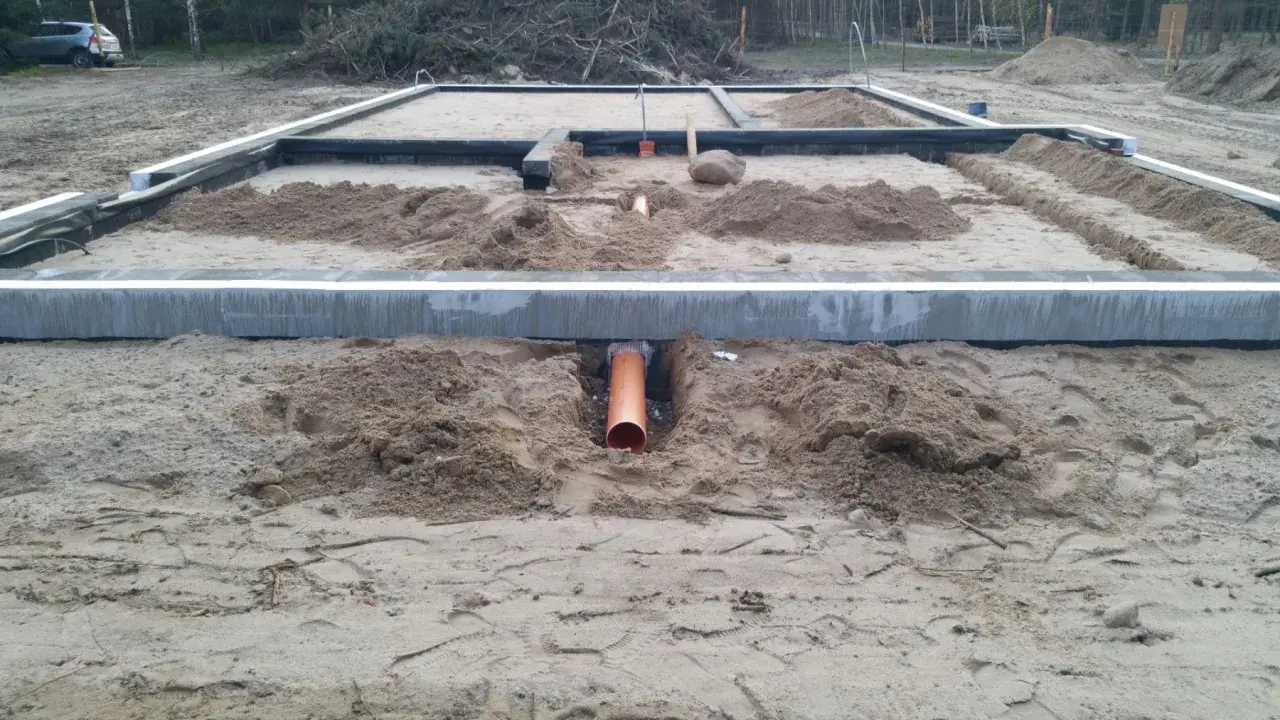

Przejście pod ławą fundamentową
Wykop pod rurę wykonuje się zgodnie z profilem przyłącza, tak aby przewód znalazł się poniżej lokalnej głębokości przemarzania. W Polsce przyjmuje się strefy przemarzania od około 0,8 do 1,4 m, ale konkretna głębokość zależy od regionu, projektu i wymagań przedsiębiorstwa wodociągowego.
Pod ławą rura powinna przechodzić w rurze ochronnej, bez połączeń i przypadkowych kolan umieszczonych pod fundamentem. Niektóre lokalne wytyczne, między innymi stosowane przez wodociągi w Krakowie, wskazują na zachowanie co najmniej 10 cm odstępu od wierzchu rury do spodu fundamentu. Tę wartość trzeba jednak potwierdzić w dokumentacji konkretnego przyłącza.
- Wyznacz trasę i poziom przejścia przed wykonaniem fundamentu.
- Ułóż rurę osłonową na stabilnym, wyrównanym podłożu.
- Zabezpiecz jej końce przed piaskiem, wodą i betonem.
- Unieruchom tuleję w szalunku, aby nie przesunęła się podczas betonowania.
- Sprawdź drożność po rozszalowaniu fundamentu.
- Wprowadź przewód PE i uszczelnij przestrzeń między rurą a tuleją.
- Odtwórz izolację przeciwwilgociową w miejscu przejścia.
Podczas betonowania trzeba pilnować, żeby tuleja nie zmieniła położenia pod naciskiem mieszanki lub wibratora. Z mojego doświadczenia wynika, że właśnie ten drobny etap jest często lekceważony. Przesunięcie o kilka centymetrów może później utrudnić podłączenie wodomierza albo wymusić ostre załamanie rury.
Przejście przez ścianę fundamentową

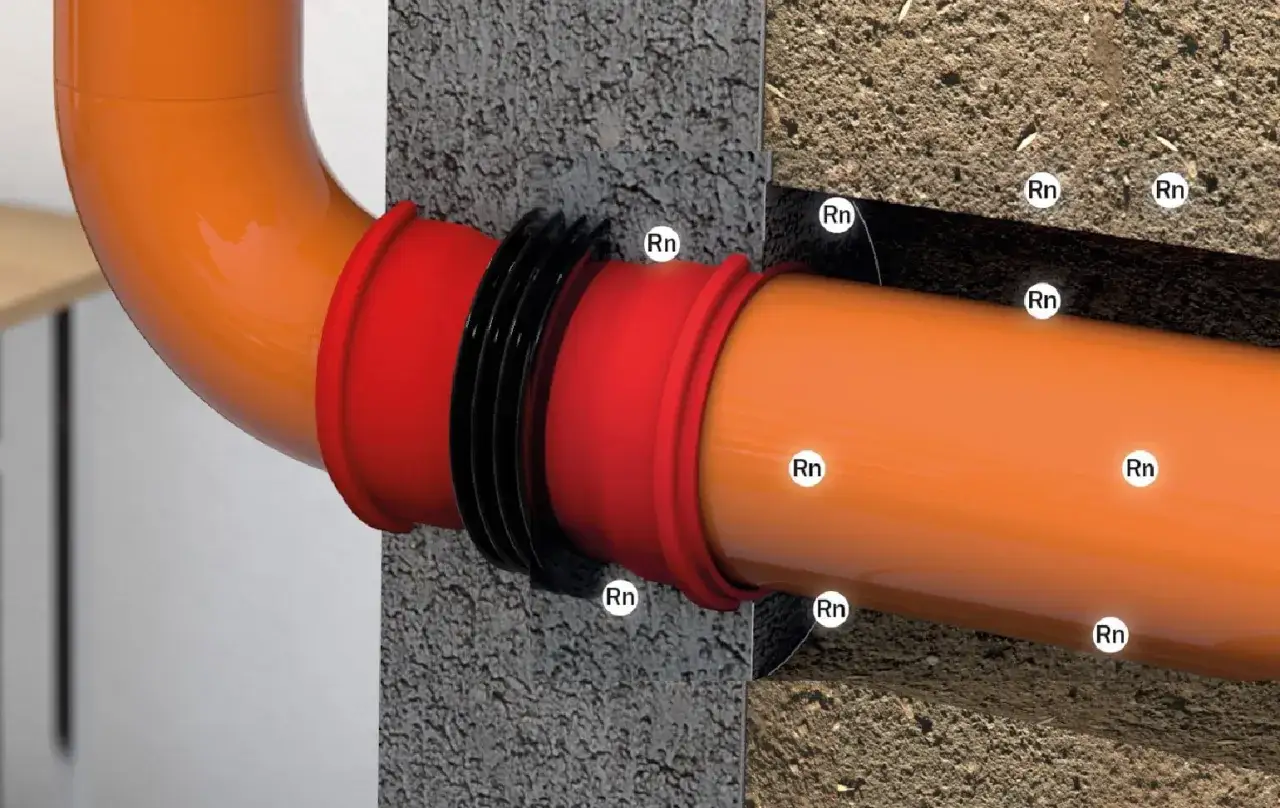

Jeżeli warunki terenowe nie pozwalają przejść pod ławą, rurę można wprowadzić przez ścianę fundamentową, o ile przewidziano to w projekcie. W takim miejscu stosuje się tuleję osłonową lub gotowy przepust szczelny, który zapewnia uszczelnienie zarówno między rurą i tuleją, jak i między tuleją a betonem.
Przy wysokim poziomie wód gruntowych zwykła masa uszczelniająca może nie wystarczyć. Lepszym rozwiązaniem jest wtedy przepust ciśnieniowy z gumowym pierścieniem dociskowym. Kosztuje więcej, ale można go później dokręcić, rozebrać i wymienić rurę bez niszczenia całej izolacji.
Przejście przez płytę fundamentową
W domu na płycie fundamentowej trasę przyłącza często prowadzi się w warstwie podbudowy, a rurę osłonową wyprowadza w zaplanowanym miejscu przez płytę. Trzeba dokładnie ustalić wysokość wyjścia, ponieważ po wykonaniu izolacji, ogrzewania podłogowego i posadzki dostęp do przewodu będzie bardzo ograniczony.
Rurę osłonową należy stabilnie zamocować do zbrojenia lub przygotowanej konstrukcji, ale bez uszkadzania prętów. Jej wnętrze trzeba zamknąć na czas betonowania. Po wykonaniu płyty sprawdzam drożność przewodu przeciągając pilot, czyli cienką linkę pomocniczą, zanim miejsce zostanie zasypane.
Jaka rura i jakie uszczelnienie sprawdzą się najlepiej
Do przyłącza wody najczęściej stosuje się rurę PE przeznaczoną do wody pitnej. Jest elastyczna, odporna na korozję i dobrze znosi niewielkie ruchy gruntu. W strefie przejścia przez fundament nie powinna być jednak zalana bezpośrednio betonem. Musi mieć ochronę w postaci tulei z PE, HDPE, PVC albo stali nierdzewnej.
| Rozwiązanie | Kiedy ma sens | Ograniczenia |
|---|---|---|
| Rura PE w tulei PE lub HDPE | Typowy dom jednorodzinny i normalne warunki gruntowe | Trzeba prawidłowo dobrać średnicę i promień gięcia |
| Tuleja stalowa lub ze stali nierdzewnej | Duże obciążenia, przejście pod podjazdem lub drogą | Wyższa cena i konieczność ochrony przed korozją w przypadku zwykłej stali |
| Przepust ciśnieniowy z uszczelką | Wysoki poziom wód gruntowych, piwnica, szczelna płyta | Większy koszt, ale najlepsza kontrola szczelności |
Do uszczelnienia można użyć trwale elastycznej masy przeznaczonej do zastosowań podziemnych, mankietu gumowego albo systemu modułowego. Pianka montażowa i zwykły silikon nie są dobrym zabezpieczeniem przed wodą gruntową ani ciśnieniem hydrostatycznym. Mogą chwilowo zamknąć szczelinę, lecz z czasem tracą szczelność pod wpływem wilgoci i ruchów rury.
Ważne jest również odtworzenie hydroizolacji fundamentu. Przejście nie może przecinać papy, membrany lub powłoki bitumicznej bez dodatkowego kołnierza, mankietu albo systemowej taśmy uszczelniającej. To właśnie wokół instalacji najczęściej pojawiają się pierwsze przecieki.
Co zrobić, gdy fundament jest już gotowy
Gotowy fundament nie oznacza końca możliwości, ale naprawa wymaga większej ostrożności. Jeśli przejście ma znaleźć się w ścianie fundamentowej, wykonuje się je zwykle techniką wiercenia diamentowego. Przed wierceniem trzeba zlokalizować zbrojenie i uzgodnić miejsce z kierownikiem budowy lub konstruktorem.
Nie wolno przecinać prętów zbrojeniowych tylko po to, aby zmieścić rurę. Wiercenie przez ławę, stopę fundamentową albo płytę jest szczególnie ryzykowne, ponieważ może naruszyć element przenoszący obciążenia. Czasem bezpieczniej zmienić trasę przyłącza, wykonać przewiert poza obrysem fundamentu albo zastosować inne miejsce wejścia do budynku.
Po wykonaniu otworu osadza się tuleję, centruje ją i uszczelnia. Następnie trzeba naprawić izolację przeciwwilgociową wokół przejścia. Samo wypełnienie szczeliny zaprawą nie rozwiązuje problemu, jeśli woda może obejść tuleję od strony uszkodzonej membrany.
Przeczytaj również: Montaż okien w domu szkieletowym - jak zrobić to dobrze?
Ile kosztuje takie rozwiązanie
Ceny zależą od średnicy, grubości fundamentu, warunków gruntowych i regionu. Przy prostym przepuście przygotowanym na etapie budowy koszt materiałów może zamknąć się w kwocie 100-300 zł. Gotowy system ciśnieniowy zwykle kosztuje około 300-800 zł, a wykonanie otworu w istniejącym żelbecie przez specjalistyczną firmę często oznacza wydatek rzędu 400-1000 zł za przejście.
Do tego dochodzi rura, robocizna, wykop i ewentualne odtworzenie izolacji. Jeśli trzeba ingerować w istniejącą ławę lub płytę, koszt może szybko wzrosnąć, dlatego przygotowanie tulei przed betonowaniem jest jednym z najtańszych etapów całej instalacji.
Błędy, które później mszczą się wilgocią i przeróbkami
- Brak tulei osłonowej i zalanie rury bezpośrednio betonem.
- Umieszczenie złączki, kolana lub zaworu pod ławą fundamentową.
- Nieprawidłowa wysokość przejścia względem posadzki i wodomierza.
- Za mała średnica rury ochronnej, przez co nie da się zastosować uszczelnienia.
- Przesunięcie tulei podczas betonowania.
- Przerwanie hydroizolacji bez wykonania kołnierza lub mankietu.
- Ułożenie przewodu zbyt płytko bez zabezpieczenia przed przemarzaniem.
- Wiercenie w gotowym fundamencie bez sprawdzenia zbrojenia.
Najczęściej problem wychodzi dopiero po zasypaniu wykopu. Wtedy niewielki przeciek przy przejściu może oznaczać zawilgocenie ściany, odspajanie izolacji i trudny dostęp do miejsca awarii. Dlatego przed zakryciem instalacji robię zdjęcia z miarką, zapisuję rzędne i sprawdzam, czy przewód jest drożny.
Jak zaplanować przejście, żeby nie wracać do fundamentów
Dobre rozwiązanie powinno uwzględniać nie tylko dzisiejsze przyłącze, ale też realne potrzeby domu. Poza wodą często trzeba przewidzieć kanalizację, energię elektryczną, światłowód, pompę ciepła, instalację ogrodową i przewód do garażu. Jedna dodatkowa tuleja rezerwowa kosztuje niewiele w porównaniu z późniejszym kuciem betonu.
Ja traktuję przepust jako część całego układu instalacyjnego, a nie pojedynczą rurę w fundamencie. Przed betonowaniem warto uzgodnić jego położenie z kierownikiem budowy, hydraulikiem i wykonawcą przyłącza. Taka krótka koordynacja zwykle oszczędza pieniądze, czas i nerwy, a przede wszystkim chroni fundament przed przypadkową ingerencją.
